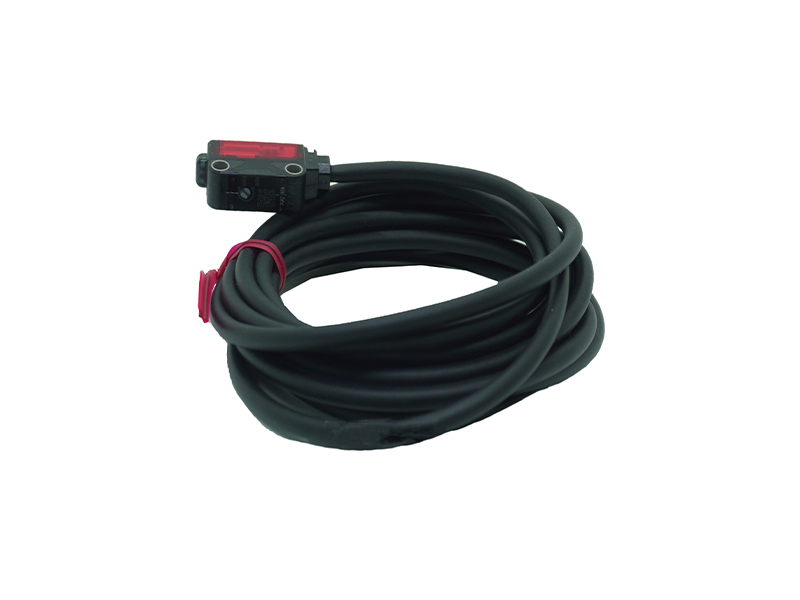

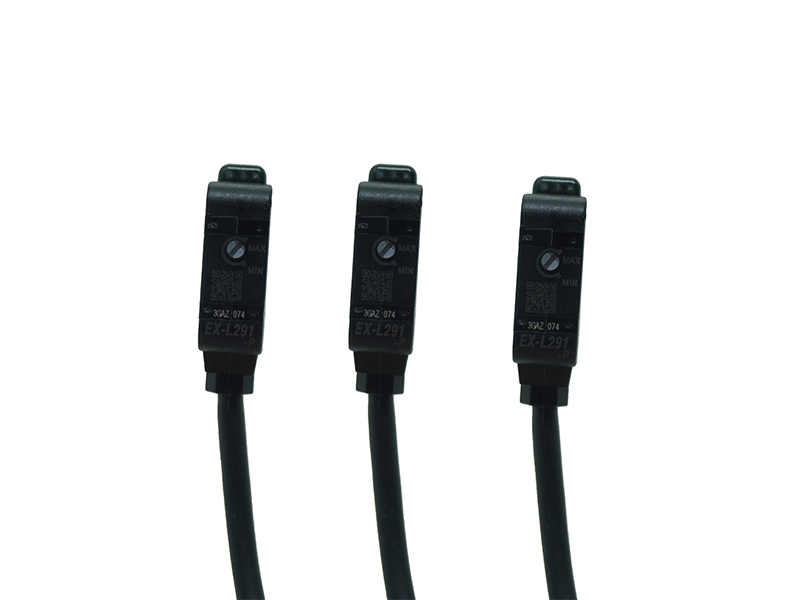

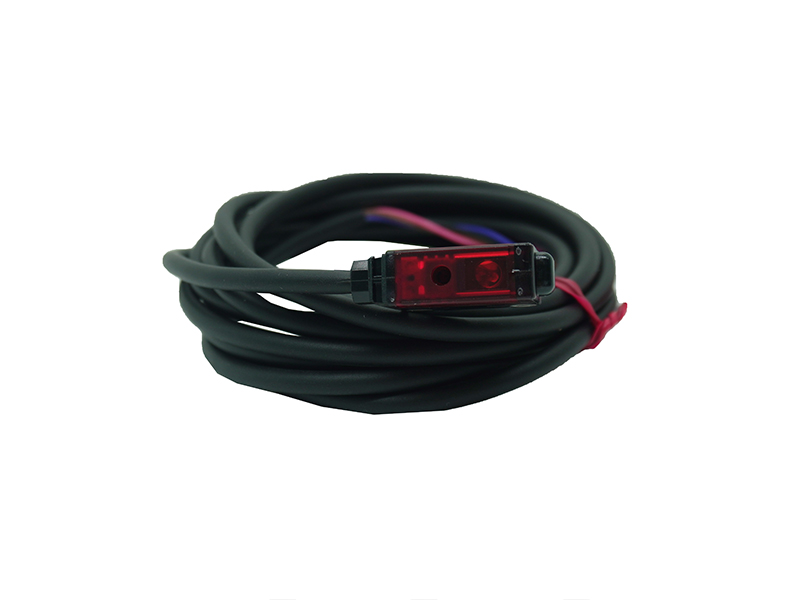

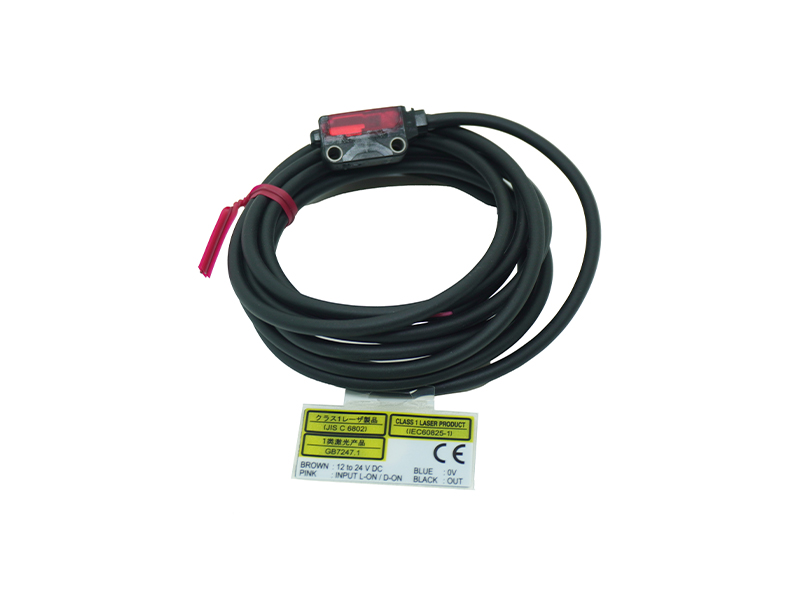

EX-L291 放大器内置・超小型激光传感器 EX-L200
| 项目 | 内容 |
|---|---|
| 订货产品号 | EX-L291 |
| 型号 | EX-L291 |
| 检测距离 | 4m (注)：回归反射型传感器的检测距离是相对于反射镜RF-330的数值。 此外、检测距离表示检测物体的可检测范围。 |
| 光点尺寸(典型示例) | 约6×4mm(纵x横) (距离1m时) (注)：距离为4m的情况下、光点尺寸约为H18xW10mm(目视的典型示例)。 |
| 检测物体 | ø25mm以上的不透明体、半透明体 |
| 最小检测物体(典型示例) | - (注)：将灵敏度调节器的设定调整为最佳状态时的参考值。 |
| 应差( 迟滞) | 动作距离的20%以下 |
| 重复精度 | 检测轴直角方向：0.2mm以下 |
| 重复精度(典型示例) | - (注)：将灵敏度调节器的设定调整为最佳状态时的参考值。 |
| 电源电压 | 12～24V DC ±10% 波动P-P10%以下 |
| 消耗电流 | 15mA以下 |
| 输出 | NPN晶体管・开路集电极 ・最大流入电流： 50mA ・外加电压：26.4V DC以下(输出-0V之间) ・剩余电压：2V以下(流入电流50mA时)、1V以下(流入电流16mA时) |
| 输出:输出动作 | 入光时ON/非入光时ON 通过操作输出动作切换输入线来进行设定 |
| 输出:短路保护 | 配备(短路保护/反接保护) |
| 响应时间 | 0.5ms以下 |
| 工作状态指示灯 | 橙色LED(输出ON时亮灯) 透过型安装在受光器上 |
| 稳定指示灯 | 绿色LED(稳定入光时、稳定非入光时亮灯) 透过型安装在受光器上 |
| 自动防干扰功能 | 配备(最多可紧密安装2台) |
| 灵敏度调节器 | 配备连续可变电阻 |
| 耐环境性:保护构造 | IP67(IEC、JIS) |
| 耐环境性:使用环境温度 | -10～+55℃(但应无凝露及结冰)、存储时：-30～＋70℃ |
| 耐环境性:使用环境湿度 | 35～85%RH、存储时：35：35～85%RH |
| 耐环境性:使用环境照度 | 白炽灯：受光面照明度3,000ℓx以下 |
| 耐环境性:耐电压 | AC1,000V 1分钟 所有充电部与外壳之间 |
| 耐环境性:绝缘电阻 | 所有充电部与外壳之间、20MΩ以上、基于DC250V的高阻表 |
| 耐环境性:耐振动 | 频率：10～500Hz 双振幅：1.5mm(最大10G) X,Y和Z各方向2小时 |
| 耐环境性:耐冲击 | 加速度：500m/s2(约50G)、X,Y和Z各方向3次 |
| 投光元件 | 红色半导体激光 等级1(JIS/IEC/FDA/GB)(注) ［最大输出：0.5mW、发光峰值波长655nm］ 根据 Laser Notice No.56 的规定，除了符合 IEC 60825-1 第三版标准以外，还符合 FDA规定（FDA 21 CFR 1040.10 及 1040.11）。 |
| 材质 | 外壳：PBT 前面窗口：丙烯基 透镜：玻璃 |
| 电缆 | 0.15mm2 4芯(透过型的投光器为2芯)带橡皮绝缘电缆2m |
| 电缆延长 | 0.3mm2以上的电缆全长可延长至50m(透过型中投光器、受光器各全长 100m) |
| 重量 | 本体重量：约45g 包装重量：约60g |

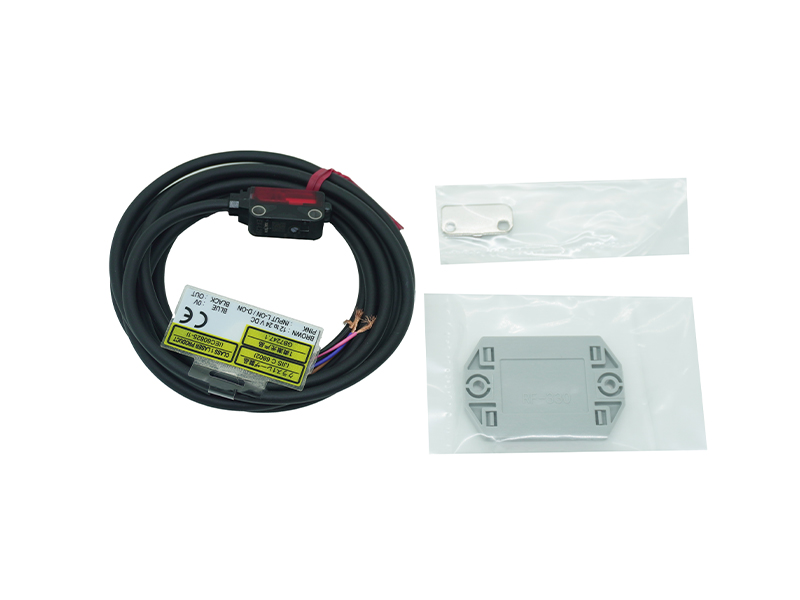

| 附件 | RF-330(反射镜) ：1个 MS-EXL2-3(安装板) ：1个 |
