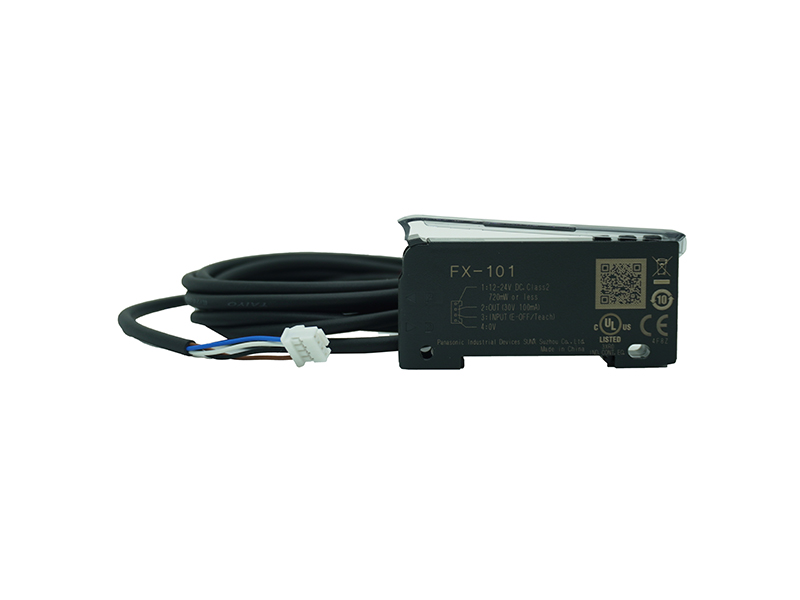

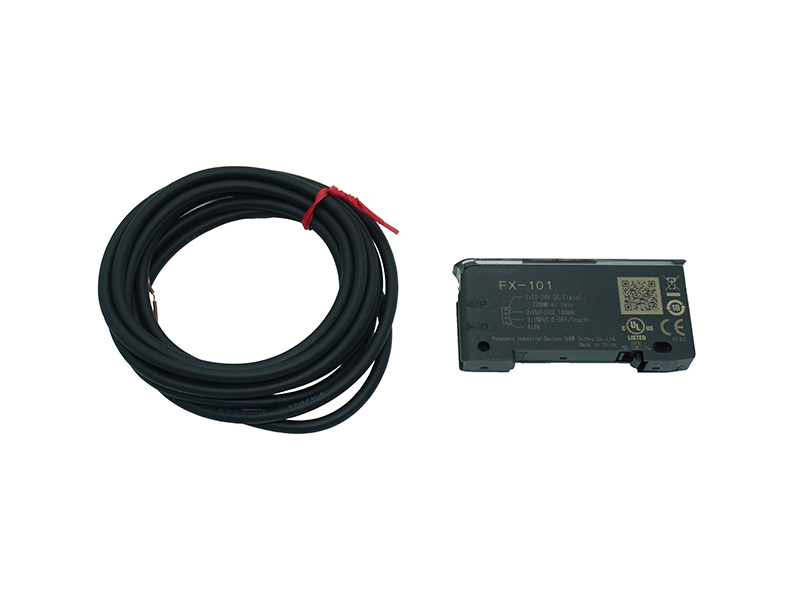

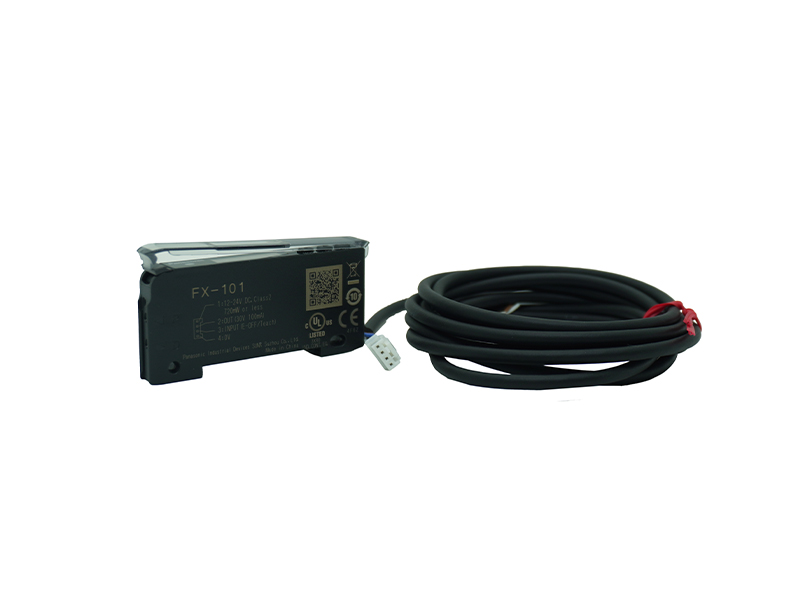

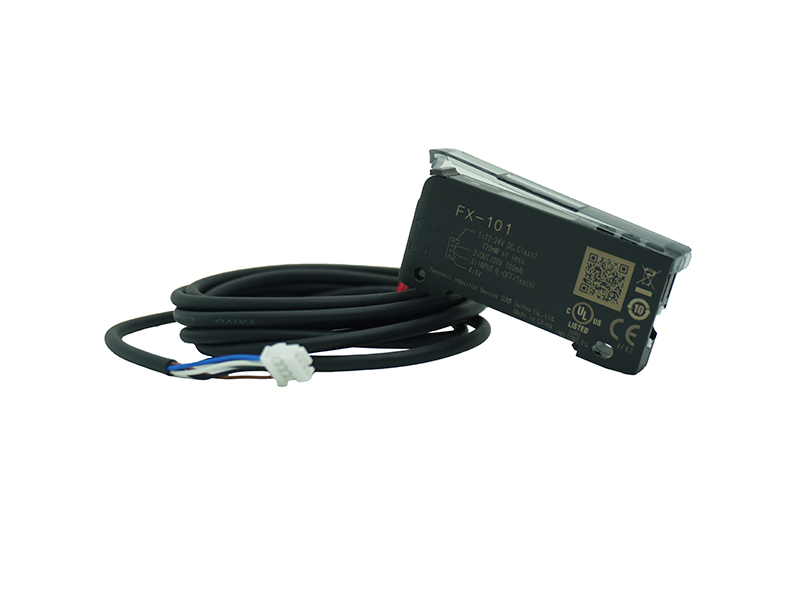

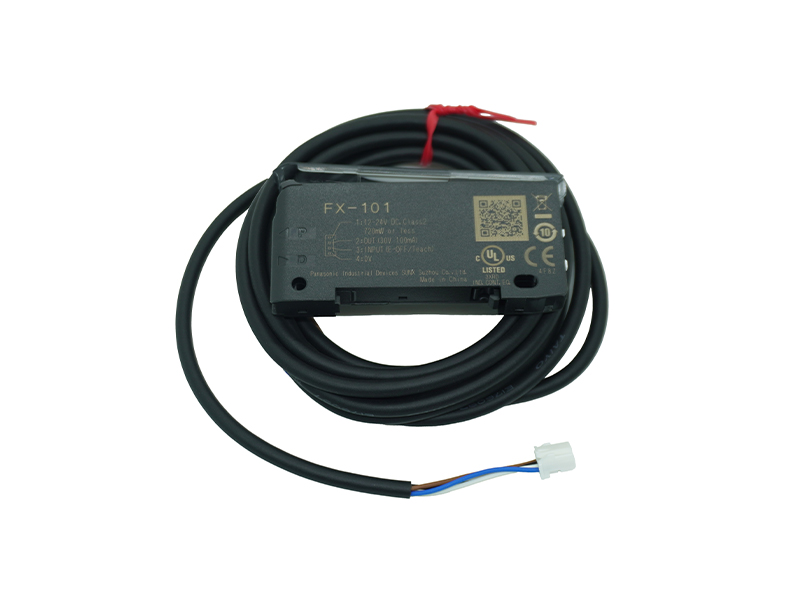

FX-101-CC2 数字光纤传感器 FX-100
| 种类 | 标准型 | 长检测距离型 | |||
|---|---|---|---|---|---|
| 电缆套件 | 电缆套件 | ||||
| 型号 | NPN输出 | FX-101-CC2 | FX-101 | FX-102-CC2 | FX-102 |
| PNP输出 | FX-101P-CC2 | FX-101P | FX-102P-CC2 | FX-102P | |
| 符合的标准及认证 | CE标志(EMC指令、RoHS指令)、UKCA标志(EMC标准、RoHS标准)、UL/c-UL目录认定 | ||||
| 电源电压 | 12～24V DC±10％ 脉动P-P10％以下 | ||||
| 消耗功率 | 通常时：720mW以下(电源电压24V时，消耗电流30mA以下) ECO模式时：600mW以下(电源电压24V时，消耗电流25mA以下) | ||||
| 输出 | <NPN输出型> NPN开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：1.5V以下(流入电流为100mA时) < PNP输出型> PNP开路集电极晶体管 ・最大源电流：100mA ・外加电压：30V DC以下(输出和+V之间) ・剩余电压：1.5V以下(源电流为100mA时) | ||||
| 输出动作 | 可用SET模式切换入光时ON/非入光时ON | ||||
| 短路保护 | 配备 | ||||
| 外部输入 | <NPN输出型> NPN无触点输入 ・信号条件 High：+8V〜+V DC或断开 Low：0〜+2V DC(源电流0.5mA以下) ・输入阻抗：约10kΩ <PNP输出型> PNP无触点输入 ・信号条件 High：+4V〜+V DC(流入电流0.5～3mA) Low：0〜+0.6V DC或断开 ・输入阻抗：约10kΩ | ||||
| 反应时间 | 投光频率0：250μs以下(出厂状态) 投光频率1：450μs以下 投光频率2：500μs以下 投光频率3：600μs以下 | 投光频率1：2.5ms以下(出厂状态) 投光频率2：2.8ms以下 投光频率3：3.2ms以下 投光频率4：5.0ms以下 | |||
| 灵敏度设定方法 | 2点教导/限定教导/全自动教导 | ||||
| 工作状态指示灯 | 橙色LED(输出ON时亮起) | ||||
| 数值显示 | 4位(绿色)+4位(红色)LCD显示 | ||||
| 设定灵敏度微调功能 | 配备 | ||||
| 定时器功能 | 接通延迟定时器/断开延迟定时器 可调节有效或无效 [定时器时间：1ms、5ms、10ms、20ms、40ms、50ms、100ms、500ms、1,000ms] | ||||
| 投光量可调节功能 | 3个等级＋自动设定(从2007年12月生产的部分起) | ||||
| 防干扰功能 | 装备 投光频率切换式(注2) (投光频率1、2、3中的功能) | 装备 光频率切换式(注2) (投光频率1、2、3、4中的功能) | |||
| 环 境 性 能 | 使用环境温度 | -10〜+55℃(4〜7台贴近安装时：-10〜+50℃、8〜16台贴近安装时：-10〜+45℃) (注意不可结露、结冰) 存储时：-20〜+70℃ | |||
| 使用环境湿度 | 35～85%RH、存储时：35～85%RH | ||||
| 使用环境照明度 | 白炽灯：受光面照明度3,000Rx以下 | ||||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间(注3) | ||||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基DC250V的高阻表(注3) | ||||
| 耐振动 | 频率10～150Hz 双振幅0.75mm X,Y和Z方向各2小时 | ||||
| 耐冲击 | 加速度98m/s2(约10G) X,Y和Z方向各5次 | ||||
| 投光元件(调制式) | 红色LED(投光波峰波长：643nm) | ||||
| 材质 | 外壳保护罩：聚碳酸酯，按键开关：聚碳酸酯 光纤锁杆：PBT | ||||
| 连接方式 | 连接器连接式(注4) | ||||
| 配线长度 | 0.3mm2以上的电缆全长可延长至100m | ||||
| 质量 | 本体重量：约15g 包装重量：约75g | 本体重量：约15g 包装重量：约35g | 本体重量：约15g 包装重量：约75g | 本体重量：约15g 包装重量：约35g | |
| 附件 | FC-FX-1 (保护罩)：1个(注5) CN-14A-C2 (带连接器电缆，长2m)：1根 | FC-FX-1 (保护罩)：1个(注5) | FC-FX-1 (保护罩)：1个(注5) CN-14A-C2 (带连接器电缆，长22m)：1根 | FC-FX-1 (保护罩)：1(注5) | |
| (注1): | 无指定时的测量条件为使用环境温度＝+23℃。 |
|---|---|
| (注2): | 使用防干扰功能时，请将想防干扰的两个放大器的投光频率相互设定成不同的值。 但是，请注意FX-101(P)/FX-101(P)-CC2的投光频率0(出厂状态)不能起动防干扰功能。 |
| (注3): | 耐电压和绝缘电阻值仅适用于放大器单件。 |
| (注4): | 型号名末尾没有“-CC2”的机型不附带连接器电缆(CN-14A-C2)。 请务必使用另售的带连接器电缆CN-14A(-R)-C□、连接器CN-14A或日本压接端子制造株式会社生产的连接器(触头：SPHD-001T-P0.5、外壳：PAP-04V-S)。 |
| (注5): | 2011年7月以后生产的产品，附带保护罩。 |
