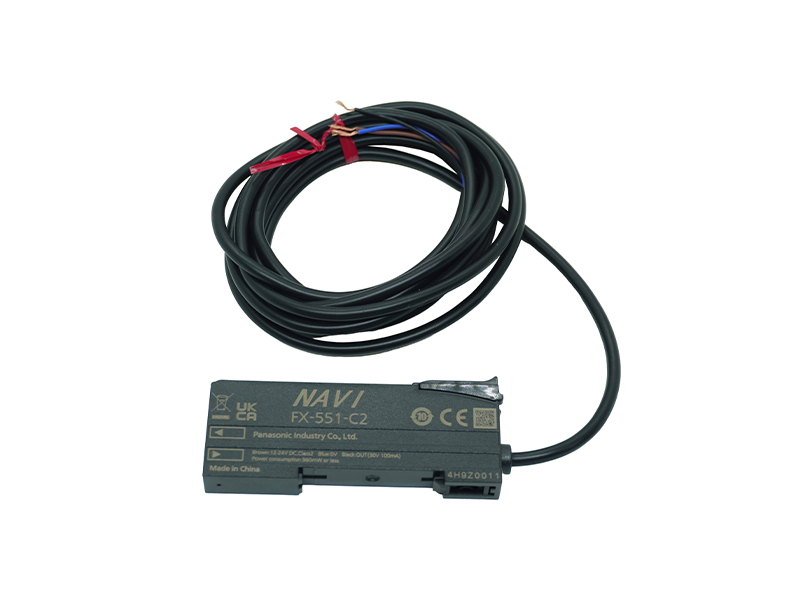

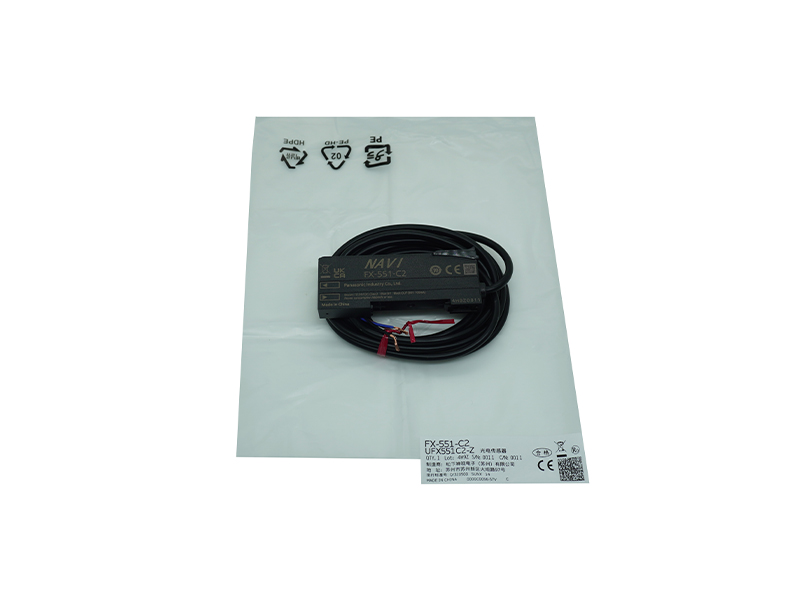

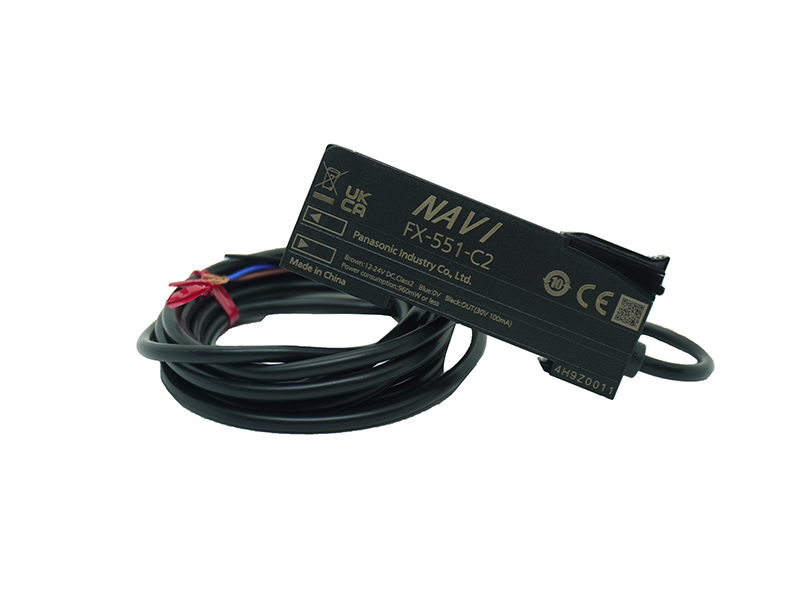

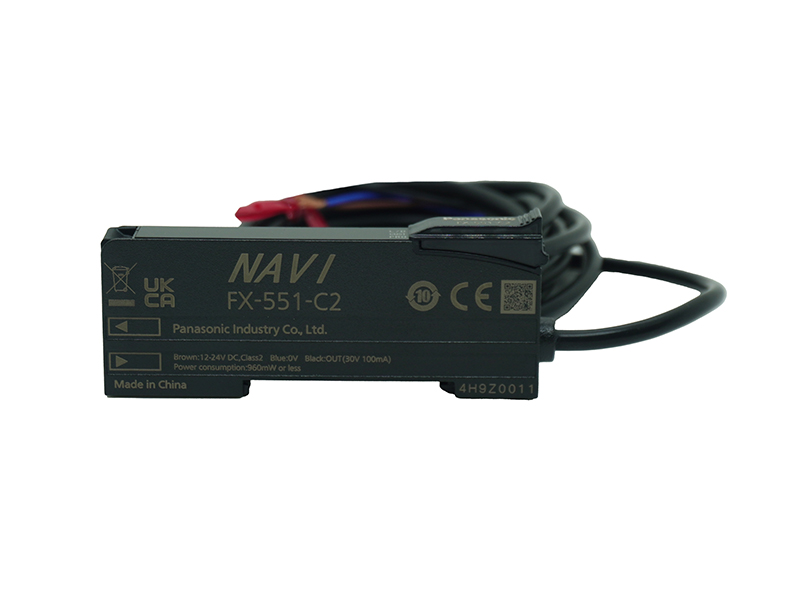

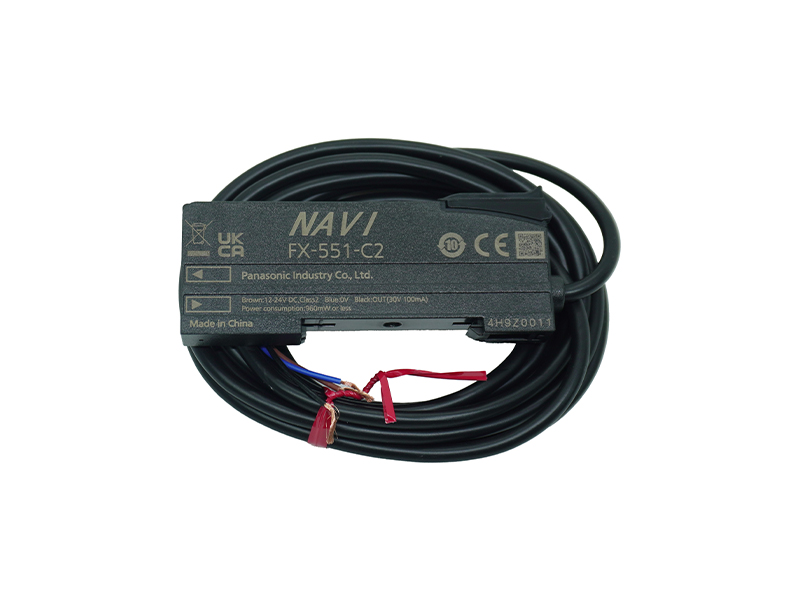

FX-551-C2 数字光纤传感器 FX-550
| 种类 | 连接器型 | 电缆型 | |
|---|---|---|---|
| 型号 | NPN输出 | FX-551 | FX-551-C2 |
| PNP输出 | FX-551P | FX-551P-C2 | |
| 符合CE标准 | CE标志(EMC指令、RoHS指令)、UKCA标志(EMC标准、RoHS标准) | ||
| 电源电压 | 12V DC～24V DC+10-15% 脉动P-P10%以下 | ||
| 消耗电力 | 通常时：960mW以下(电源电压24V时 消耗电流40mA以下) ECO模式时：680mW以下(电源电压24V时 消耗电流28mA以下) | ||
| 输出 | <NPN输出型> NPN开路集电极晶体管 ・最大流入电流 : 100mA ・外加电压 : 30V DC以下(输出和0V之间) ・剩余电压 : 2V以下(注2)(最大流入电流) <PNP输出型> PNP开路集电极晶体管 ・最大流出电流 : 100mA ・外加电压 : 30V DC以下(输出和+V之间) ・剩余电压 : 2V以下(注2)(最大流出电流) | ||
| 输出动作 | 可用L/D模式切换入光时ON或非入光时ON | ||
| 短路保护 | 装备 | ||
| 响应时间 | FAST : 60μs以下、STD : 250μs以下、LONG : 2ms以下、U-LG : 4ms以下、HYPR : 24ms以下 切换式 | ||
| 灵敏度设定方法 | 2点教导/限定教导/全自动教导/手动调节 | ||
| 受光感度设定 | 配备、4级 | ||
| 入光量显示范围 | FAST/STD：0～4,000、LONG：0～8,000、U-LG/HYPR：0～9,999 | ||
| 定时器功能 | OFF延迟定时器/ON延迟定时器/单触式定时器、有效/无效切换式、定时器时间可变 | ||
| 定时器时间 | 定时器范围"ms" : 约1～9,999ms、约1ms为单位/定时器范围"sec." : 约1～32s、约1s为单位/ 定时器范围"1/10ms" : 约0.1～999.9ms、约0.1ms为单位(注3) | ||
| 防干扰功能(注4) | 配备(最大4台)。各设定响应时间不同。 F-1 : 0.8ms以下 / F-2 : 0.9ms以下 / F-3 : 1.0ms以下 / F-4 : 1.7ms以下 | ||
| 保护构造 | IP40(IEC) | ||
| 使用环境温度 | -10～+55℃ (安装4～7台时 : -10～+50℃、安装8～16台时 : -10～+45℃) (但无结露和结冰)、保存时 : -20～+70℃ | ||
| 投光元件(调制式) | 红色LED(投光波峰波长：660nm) | ||
| 材质 | 本体外壳、防护罩：聚碳酸酯、按钮：聚甲醛树脂 | ||
| 电缆 | - | 0.2mm2 3芯橡皮电缆，长2m | |
| 电缆延长 | - | 0.3mm2以上的电缆，全长可延长至100m (电源电压为12V DC以上) | |
| 质量 | 本体重量 : 约15g、包装重量 : 约55g | 本体重量 : 约55g、包装重量 : 约90g | |
| (注1) : | 无指定时的测量条件为使用环境温度＝＋23℃。 |
|---|---|
| (注2) : | 将长5m的单触式电缆(另售)用于连接器型时。 |
| (注3) : | " LONG"、"U-LG"、"HYPR"、"IP-F"、"IP-R"设定时、定时器范围不能设定为" 1/10ms"。 |
| (注4) : | 应差变大。请确认检测条件后，再使用。 |
