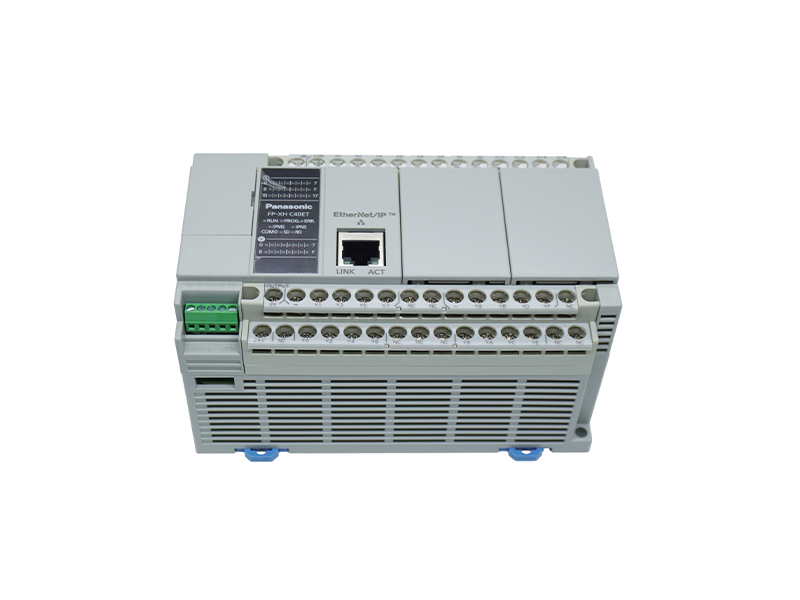

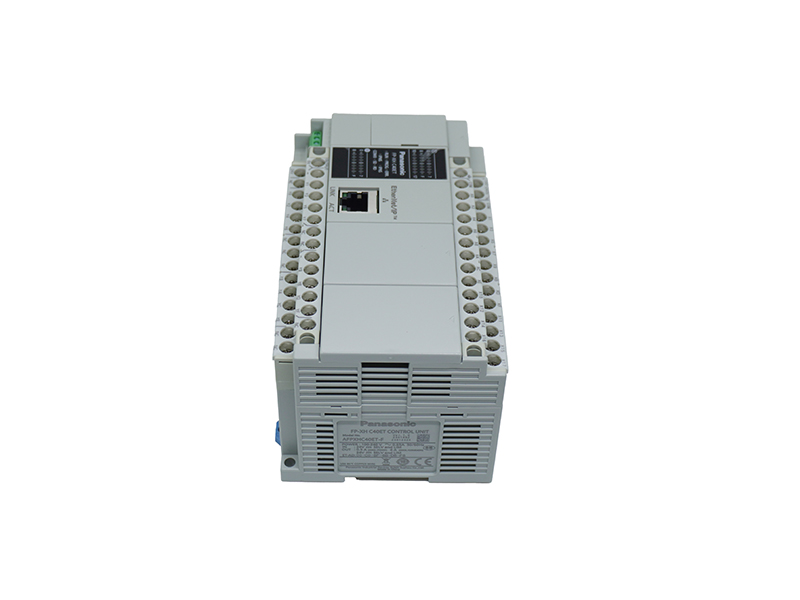

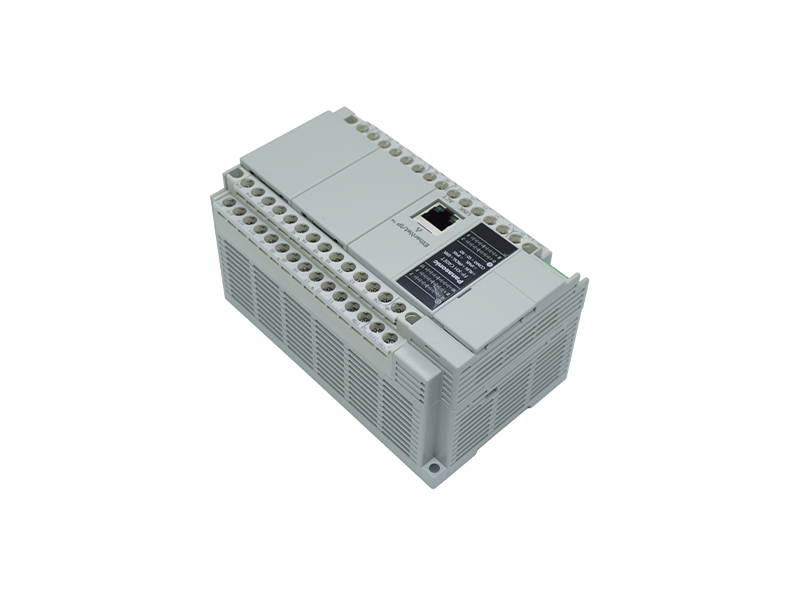

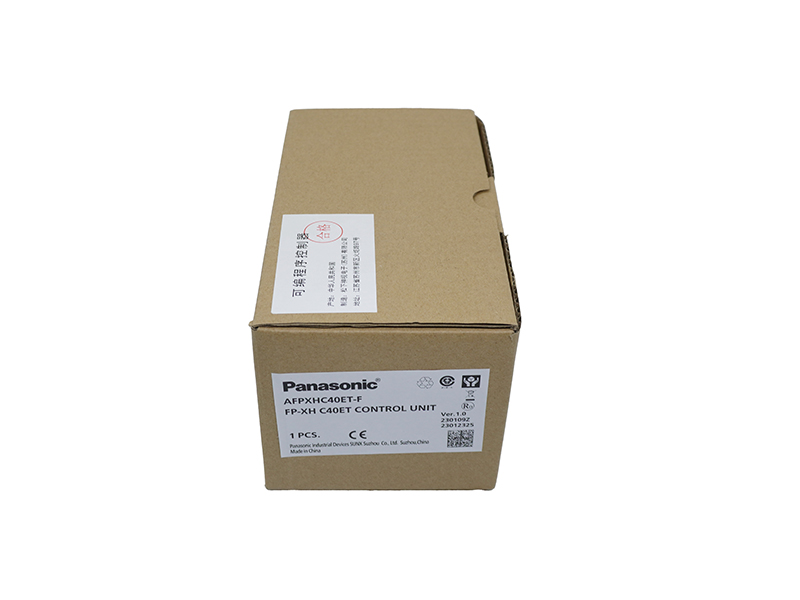

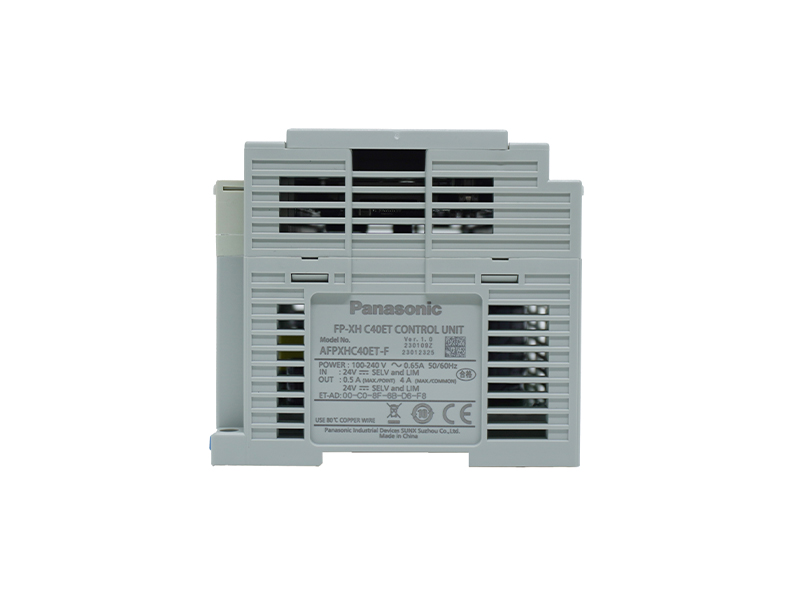

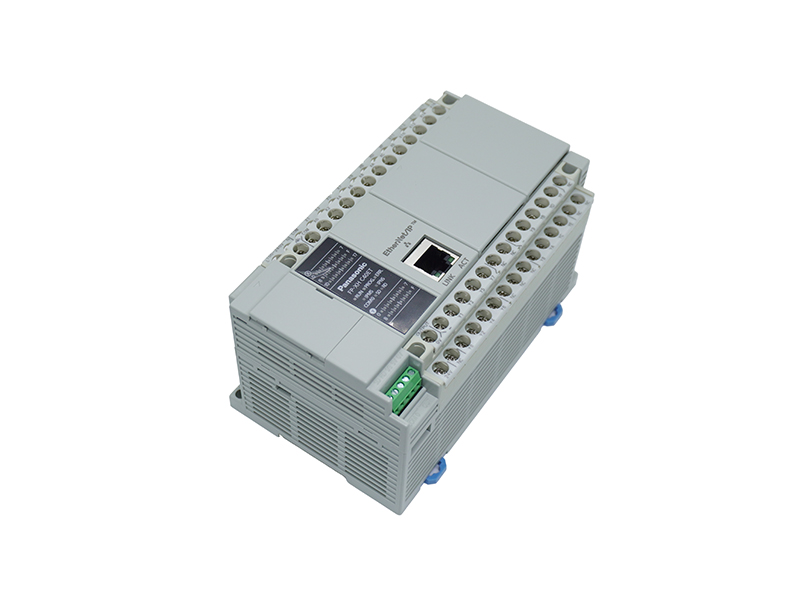

AFPXHC40ET 可编程控制器FP-XH
| 项目 | 内容 |
|---|---|
| 订货产品号 | AFPXHC40ET |
| 型号 | AFPXHC40ET |
| 项目 | 内容 |
|---|---|
| 使用环境温度 | 0℃～＋55℃ |
| 保存环境温度 | －40℃～＋70℃ |
| 使用环境湿度 | 10%RH～95％RH(at 25℃、应无结露) |
| 保存环境湿度 | 10%RH～95％RH(at 25℃、应无结露) |
| 耐电压 : 晶体管输出型 | AC电源电源端子-接地端子：1500V AC 1分钟电源端子-通用电源端子：1500V AC 1分钟通用输入端子-接地端子：1500V AC 1分钟通用输出端子-接地端子：500V AC 1分钟(注)：检测电流5mA |
| 绝缘电阻(试验电压500V DC) | 电源端子–接地端子：100MΩ 以上电源端子–通用电源端子：100MΩ 以上电源端子–内部电路：100MΩ 以上输入端子–接地端子：100MΩ 以上输出端子–接地端子：105MΩ 以上 |
| 耐振动 | 5Hz～8.4Hz 单幅值3.5 mm8.4Hz～150Hz 加速度9.8 m/s2X、Y、Z 各方向10 分钟(1 倍频程/min.) |
| 耐冲击 | 147m/s2 X、Y、Z 各方向4 次 |
| 耐噪音性 | 1000V［P-P］脉宽50ns、1μs(根据噪声模拟法)(电源端子) |
| 使用环境 | 应无腐蚀性气体、应无严重灰尘 |
| EC指令使用规格 | EN61131-2标准 |
| 过电压等级 | Ⅱ |
| 污染度 | 2 |
| 本体重量 | 约555g |
| 项目 | 内容 |
|---|---|
| 控制IO点数 | 40 点输入：24 点输出：16 点 |
| 程序方式/控制方式 | 继电器符号/循环运算方式 |
| 程序存储器 | 内置Flash-ROM（不需要备份电池) |
| 注释保存 | I/O 注释、说明、行间注释适用（不需要备份电池 1M 字节） |
| 指令条数 : 基本指令 | 约110种 |
| 指令条数 : 应用指令 | 约251种 |
| 程序容量 | 24k/32k/40k/64k步（切换）(注)：变更系统寄存器No.0（顺序程序容量设置）时，数据寄存器（DT）的容量也将发生变动。 |
| 运算处理速度 | 10k 步以下：基本指令 约40ns/步、应用指令 约0.14μs/步10k 步以上：基本指令 约0.60μs/步、应用指令 约1.5μs/步 |
| IO刷新+基本时间 | CPU 单体：0.12ms 以下使用扩展单元E16 时：0.36ms×单元数使用扩展单元E30 时：0.45ms×单元数使用扩展FP0 适配器时：1.4ms+FP0 扩展单元刷新时间 |
| 运算内存 : 链接继电器 : 外部输入（X） | 1760 点（X0～X109F）(注)：记载的点数是运算存储器的点数，实际可以使用的点数根据硬件的组合决定。 |
| 运算内存 : 链接继电器 : 外部输出（Y） | 1760 点（Y0～Y109F）(注)：记载的点数是运算存储器的点数，实际可以使用的点数根据硬件的组合决定。 |
| 运算内存 : 链接继电器 : 内部继电器（R） | 8192 点（R0～R511F）/ 4096 点（R0～R255F）(注)：可通过系统寄存器No.1 内部继电器的容量进行选择。要求与旧型号FP-X 系列控制单元具有兼容性时，选择4096 点。 |
| 运算内存 : 链接继电器 : 定时器・计数器（T/C） | 1024 点（初始设定定时器1008 点、计数器16 点）定时器可测量至（1msec / 10msec / 100msec / 1sec 单位）×32767计数器可测量至1～32767(注)： 可通过系统寄存器No.5 的设定变更计时器点数。 |
| 运算内存 : 链接继电器 : 链接继电器（L） | 2048点（L0～L127F） |
| 运算内存 : 存储器区域 : 数据寄存器（DT） | 64k、32k、24k、12k 字（DT0～65532）(注)：变更系统寄存器No.0（顺序程序容量设置）时，数据寄存器（DT）的容量也将发生变动。 |
| 运算内存 : 存储器区域 : 链接数据寄存器（LD） | 256字（LD0～LD255） |
| 运算内存 : 存储器区域 : 索引寄存器（I） | 14字（I0～ID） |
| 微分点数（DF，DF/，DFI） | 程序容量 |
| 主控继电器点数 | 256点 |
| 标号数（JP+LOOP） | 256点 |
| 步进梯形图数 | 1000行程 |
| 项目 | 内容 |
|---|---|
| 子程序数 | 500子程序 |
| 项目 | 内容 |
|---|---|
| 中断程序 | 通过外部输入的中断或高速计数器目标值一致中断×8 程序定时中断（0.1ms 单位、0.5ms 单位或10ms 单位）×1 程序(注)：中断定时程序的时间间隔设定包括以下3 种。0.1ms 单位 / 0.5ms 单位 / 10ms 单位 |
| 采样跟踪 | 指令或定时采样，以每16 位＋ 3 字/采样×1000 采样 |
| PLC间链接功能 | 最大16台、链接继电器1024点、链接寄存器128字 |
| 固定扫描 | 可 |
| 安全功能 | 密码（32 位）、程序上载禁止 |
| 自诊断功能 | 监视定时器、程序语法检查 |
| RUN中程序编辑 | 可（RUN 中下载、RUN 中程序改写（最多512 步）） |
| 高速计数器 | 单相8ch 或2 相4ch高速单相（4ch）：各100kHz中速单相（4ch）：各10kHz高速2 相（2ch）：各50kHz中速2 相（2ch）：各10kHz(注)：高速计数器、脉冲输出、PWM 输出的最大计数速度、最大输出频率表示电压24V DC 环境温度25℃时的规格。根据电压、温度、要使用功能的组合不同，频率有可能降低。(注) 高速计数器、脉冲输出、PWM 输出、脉冲捕捉输入、中断输入的各功能中使用的输入输出不能重复进行分配。 |
| 脉冲输出/PWM 输出 | 4ch最大输出频率：100kHz(注)：高速计数器、脉冲输出、PWM 输出的最大计数速度、最大输出频率表示电压24V DC 环境温度25℃时的规格。根据电压、温度、要使用功能的组合不同，频率有可能降低。(注) 高速计数器、脉冲输出、PWM 输出、脉冲捕捉输入、中断输入的各功能中使用的输入输出不能重复进行分配。 |
| 脉冲捕捉输入/中断输入 | 8 点（主机输入8 点）(注)：高速计数器、脉冲输出、PWM 输出、脉冲捕捉输入、中断输入的各功能中使用的输入输出不能重复进行分配。 |
| 定时中断 | 0.5ms～1.5s（0.5ms 单位）、10ms～30s（10ms 单位） |
| 电位器输入 | 1ch（K0～K4000） |
| 日历时钟 | 年（公历2 位）、月、日、时（24h）、分、秒、星期。截至2099年。适用闰年。主机内置日历计时器。(注)：未安装电池时，日期时间数据将在关闭电源后丢失。开启电源时，必须设定日期时间数据。 |
| Flash ROM 备份 | 写入保证次数：1 万次以内电源切断时自动备份计数器16 点、内部继电器128 点、数据寄存器315 字EtherNet/IP 参数（会话定时器）通过工具软件进行操作或通过F-ROM 读取写入（F12/P13）指令，可以2K 字为单位备份数据寄存器 |
| 备份电池 | 可以用系统寄存器设定保持/非保持区域 |
| 电池寿命 | 实际使用状态（1 天8 小时运行）下5 年以上(注) : 电池寿命为完全不通电情况下的值。实际使用值因使用条件的差异，有时寿命会有所缩短。 |
